Наименование продукта
TPE 32-230/2 A-F-A-BQBE-FWB
№ продукта
99222152
EAN код
5712608956058
Цена с НДС
от 277 840 ₽
Технические данные
Номинальный расход
7.1 м³/ч
Номинальный напор
17 м
Максимальный напор
230 дм
Текущий диаметр рабочего колеса
136 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQBE
Скорость насоса, при которой расчитаны его характеристики
2855 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4301
Рабочее колесо, AISI/ASTM
AISI 304
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
10 бар
Размер фланца электродвигателя
FT100
Стандарт трубного присоединения
DIN
Допустимое давление
PN 6/10
Монтажная длина
280 мм
Диаметр трубного присоединения
DN 32
Макс. давление при заданной темп-ре
10 бар / 140 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 140 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
0.75 кВт
Частота питающей сети
50 Hz
Количество полюсов
2
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-500 В
Класс изоляции (IEC 85)
F
Номинальный ток
1.70-1.60 A
Класс энергоэфф-ти
IE5
Тип электродвигателя
80A
Cos фи - характеристика мощности
0.83-0.67
Номинальная скорость
360-4000 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
85.9 %
Другое
Вес(Нетто)
27.5 кг
Вес(Брутто)
39.2 кг
Cтрана происхождения
RU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.162 м³
Config. file no
98478677
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Встроен.
Панель управления
HMI200 - Стандарт
Функциональный модуль
FM300 - Advanced (Расширенный)
| Кривая | |
|---|---|
| 99222152 |
TPE 32-230/2 A-F-A-BQBE-FWB |
277 840 ₽ |
CB | 50 Hz | 2 | 0.75 кВт | 0 .. 140 °C |

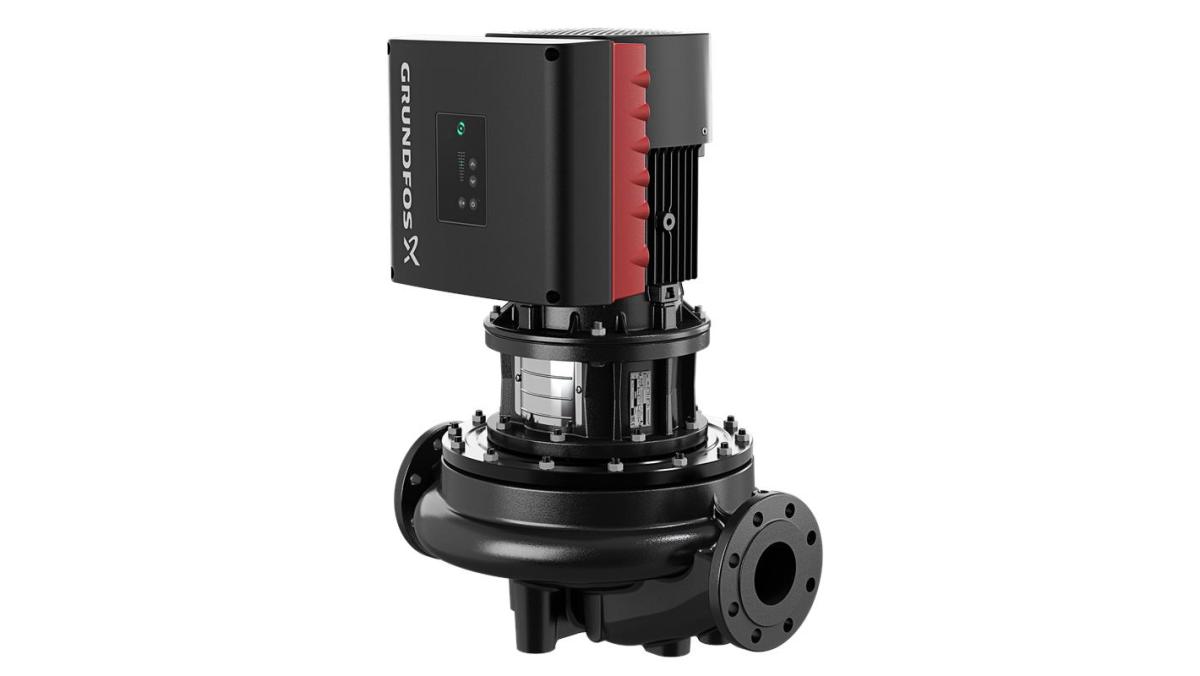

TPE 32-230/2 A-F-A-BQBE-FWB
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.
