Наименование продукта
TPE 40-50/2 A-F-A-BQQE-AWB
№ продукта
98525620
EAN код
5711496569258
Цена с НДС
от 153 640 ₽
Технические данные
Номинальный расход
5.61 м³/ч
Номинальный напор
2.95 м
PES+30% GF
Максимальный напор
50 дм
Текущий диаметр рабочего колеса
68 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
2800 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 30
Материал корпуса насоcа
EN-GJL-200
Рабочее колесо
Композит
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
10 бар
Размер фланца электродвигателя
FT85
Стандарт трубного присоединения
DIN
Допустимое давление
PN 6/10

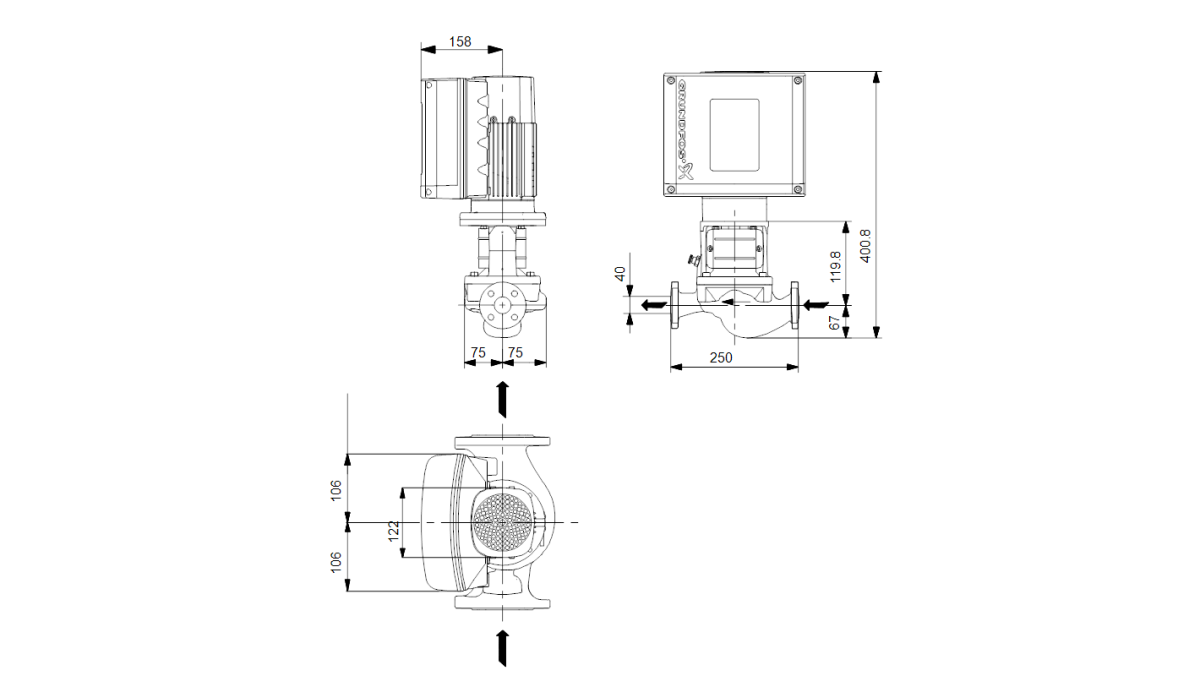

Монтажная длина
250 мм
Диаметр трубного присоединения
DN 40
Макс. давление при заданной темп-ре
10 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
0.12 кВт
Частота питающей сети
50 Hz
Количество полюсов
2
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
1 x 200-240 В
Класс изоляции (IEC 85)
F
Номинальный ток
1.75-1.50 A
Класс энергоэфф-ти
IE5
Тип электродвигателя
71A
Cos фи - характеристика мощности
0.95
Номинальная скорость
360-4000 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
81.1 %
Другое
Вес(Нетто)
15.1 кг
Вес(Брутто)
17.1 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.045 м³
Config. file no
98545835
Система управления
Преобразователь частоты
Встроен.
Панель управления
HMI200 - Стандарт
Функциональный модуль
FM300 - Advanced (Расширенный)
| Кривая | |
|---|---|
| 98525620 |
TPE 40-50/2 A-F-A-BQQE-AWB |
153 640 ₽ |
CB | 50 Hz | 2 | 0.12 кВт | -25 .. 120 °C |

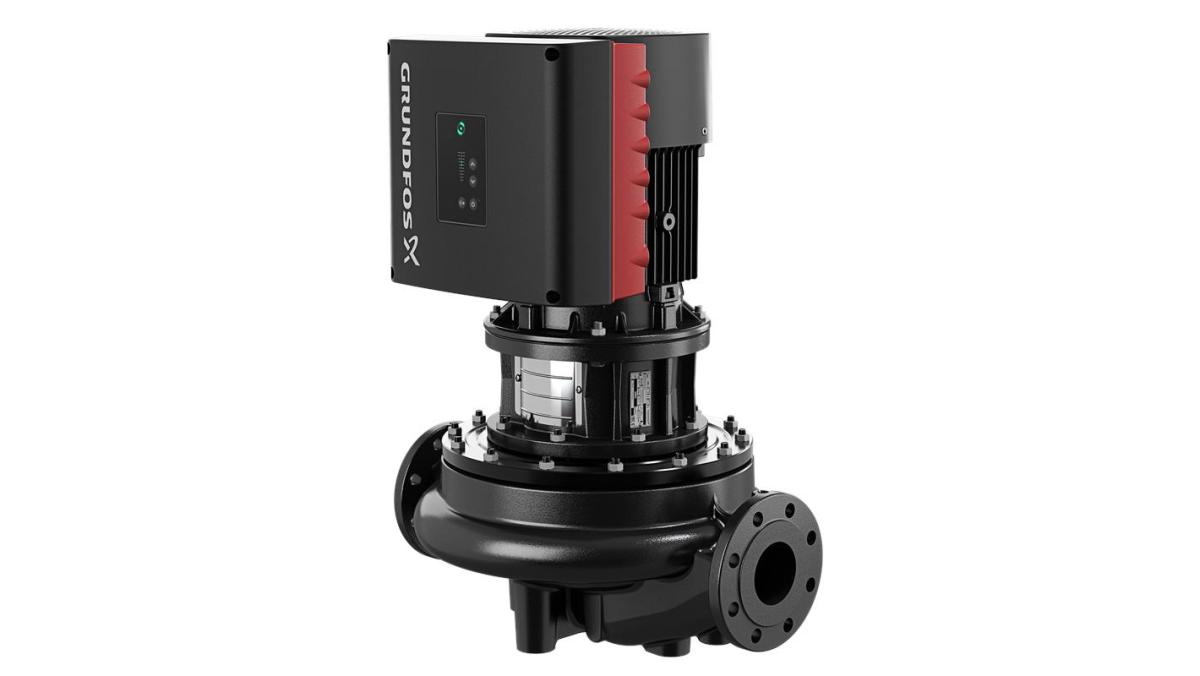

TPE 40-50/2 A-F-A-BQQE-AWB
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.
