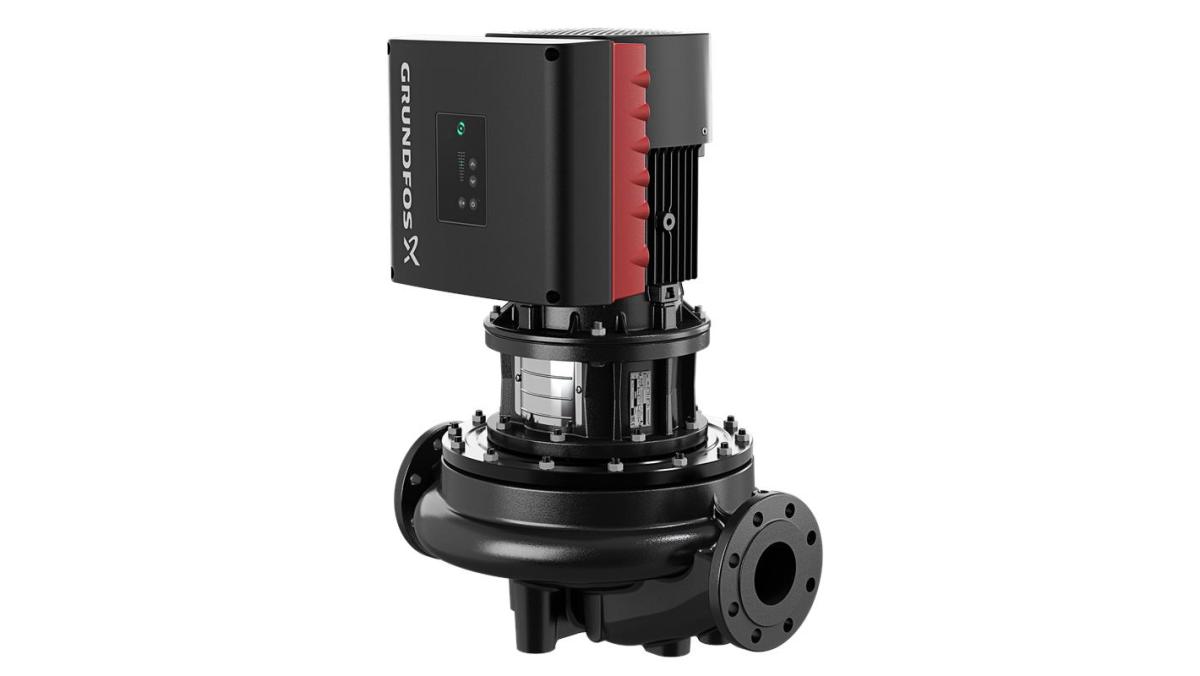

Наименование продукта
TPE 65-340/2 A-F-A-BAQE-LWB
№ продукта
99113900
EAN код
5712607019006
Цена с НДС
от 609 960 ₽
Технические данные
Номинальный расход
49.1 м³/ч
Номинальный напор
28 м
Максимальный напор
340 дм
Текущий диаметр рабочего колеса
158 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BAQE
Скорость насоса, при которой расчитаны его характеристики
2920 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF265
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

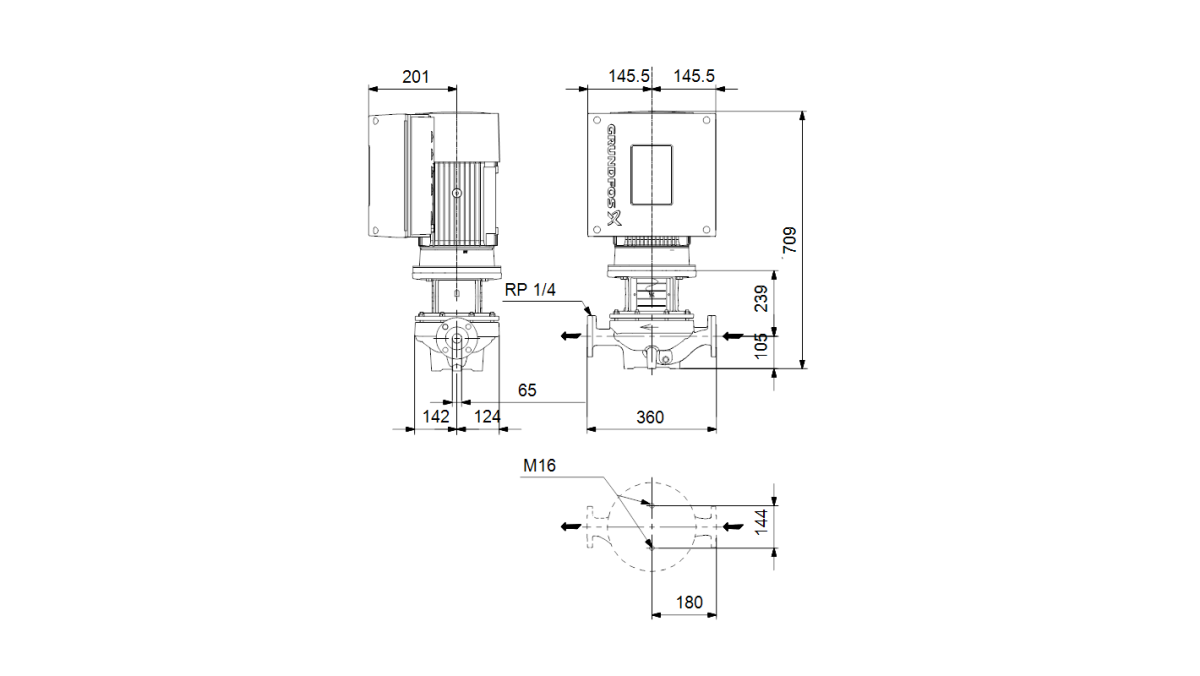

Монтажная длина
360 мм
Диаметр трубного присоединения
DN 65
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
5.5 кВт
Частота питающей сети
50 Hz
Количество полюсов
2
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-500 В
Класс изоляции (IEC 85)
F
Номинальный ток
10.3-8.20 A
Класс энергоэфф-ти
IE5
Тип электродвигателя
132SE
Cos фи - характеристика мощности
0.92-0.88
Номинальная скорость
360-4000 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
92.7 %
Другое
Вес(Нетто)
80.6 кг
Вес(Брутто)
99 кг
Cтрана происхождения
RU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.39 м³
Config. file no
99100551
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Встроен.
Панель управления
HMI200 - Стандарт
Функциональный модуль
FM300 - Advanced (Расширенный)
| Кривая | |
|---|---|
| 99113900 |
TPE 65-340/2 A-F-A-BAQE-LWB |
609 960 ₽ |
CB | 50 Hz | 2 | 5.5 кВт | 0 .. 120 °C |
