Наименование продукта
TPE2 32-200 N-A-F-A-BQQE-FYC
№ продукта
98438342
EAN код
5711495017101
Цена с НДС
от 264 960 ₽
Технические данные
Номинальный расход
14.9 м³/ч
Номинальный напор
13.8 м
PES+30% GF
Максимальный напор
200 дм
Текущий диаметр рабочего колеса
62 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
5200 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Композит
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
10 бар
Размер фланца электродвигателя
56C
Стандарт трубного присоединения
DIN
Допустимое давление
PN 6/10

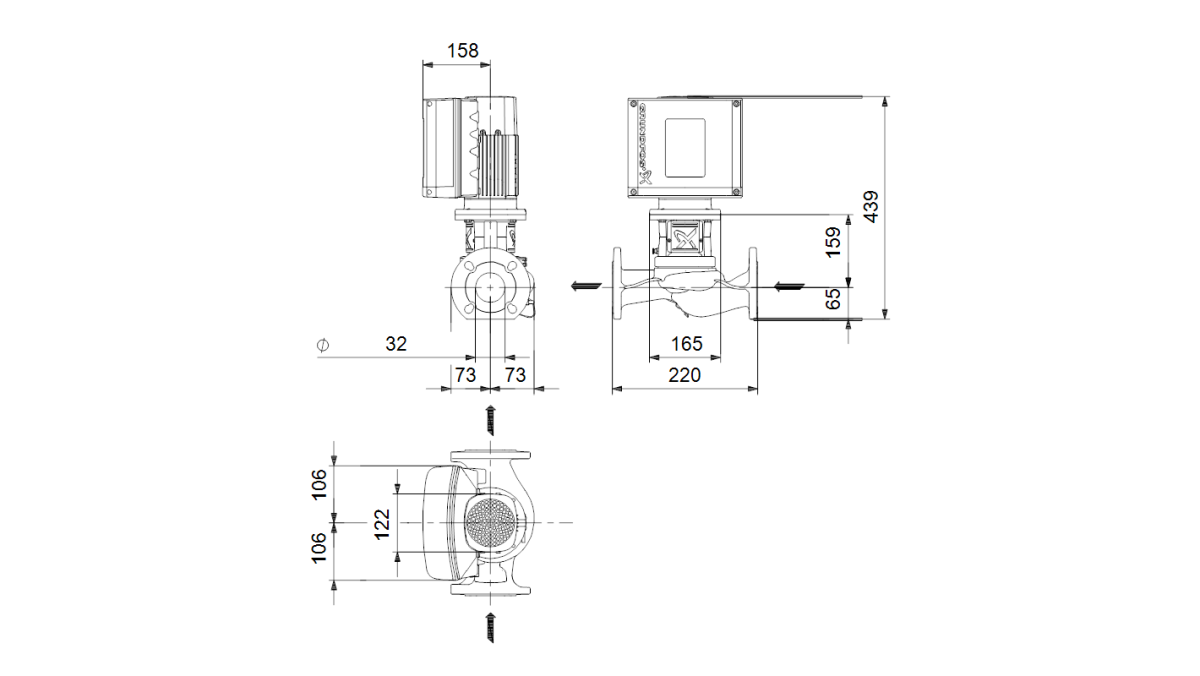

Монтажная длина
220 мм
Диаметр трубного присоединения
DN 32
Макс. давление при заданной темп-ре
10 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
0.75 кВт
Частота питающей сети
50 / 60 Hz
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
1 x 200-240 В
Класс изоляции (IEC 85)
F
Номинальный ток
4.70-4.00 A
Класс энергоэфф-ти
IE5
Тип электродвигателя
80A
Cos фи - характеристика мощности
0.98
Номинальная скорость
480-5900 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
85.7 %
Другое
Вес(Нетто)
22 кг
Вес(Брутто)
29.1 кг
Объем поставки
0.104 м³
Danish VVS No.
382200200
Finnish LVI No.
4616218
№ NRF в Норвегии
9043477
Config. file no
98819167
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Встроен.
Панель управления
HMI200 - Стандарт
Функциональный модуль
FM300 - Advanced (Расширенный)
| Кривая | |
|---|---|
| 98438342 |
TPE2 32-200 N-A-F-A-BQQE-FYC |
264 960 ₽ |
CB | 50 / 60 Hz | 0.75 кВт | -25 .. 120 °C |

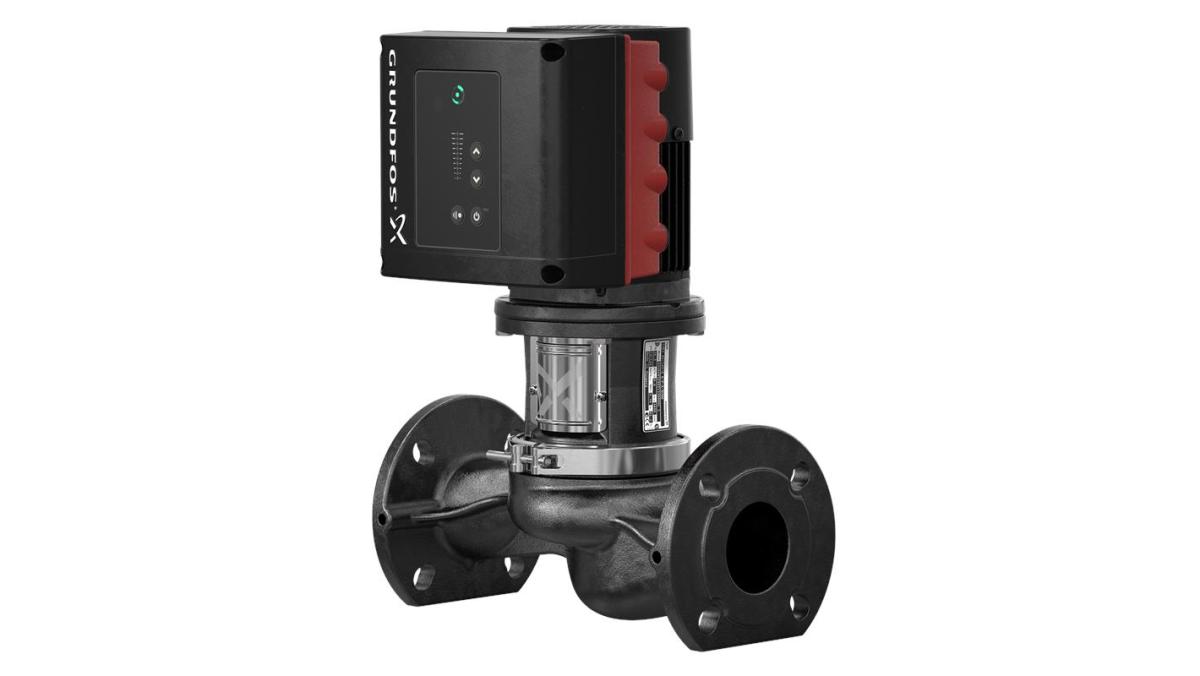

TPE2 32-200 N-A-F-A-BQQE-FYC
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.
