Наименование продукта
TPE 200-320/4 SC-A-F-A-BAQE-UW3
№ продукта
99474573
EAN код
5713829711020
Цена с НДС
от 2 635 800 ₽
Технические данные
Номинальный расход
564 м³/ч
Номинальный напор
27.4 м
Максимальный напор
320 дм
Текущий диаметр рабочего колеса
311 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
BAQE
Скорость насоса, при которой расчитаны его характеристики
1485 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-10 .. 50 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF500
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

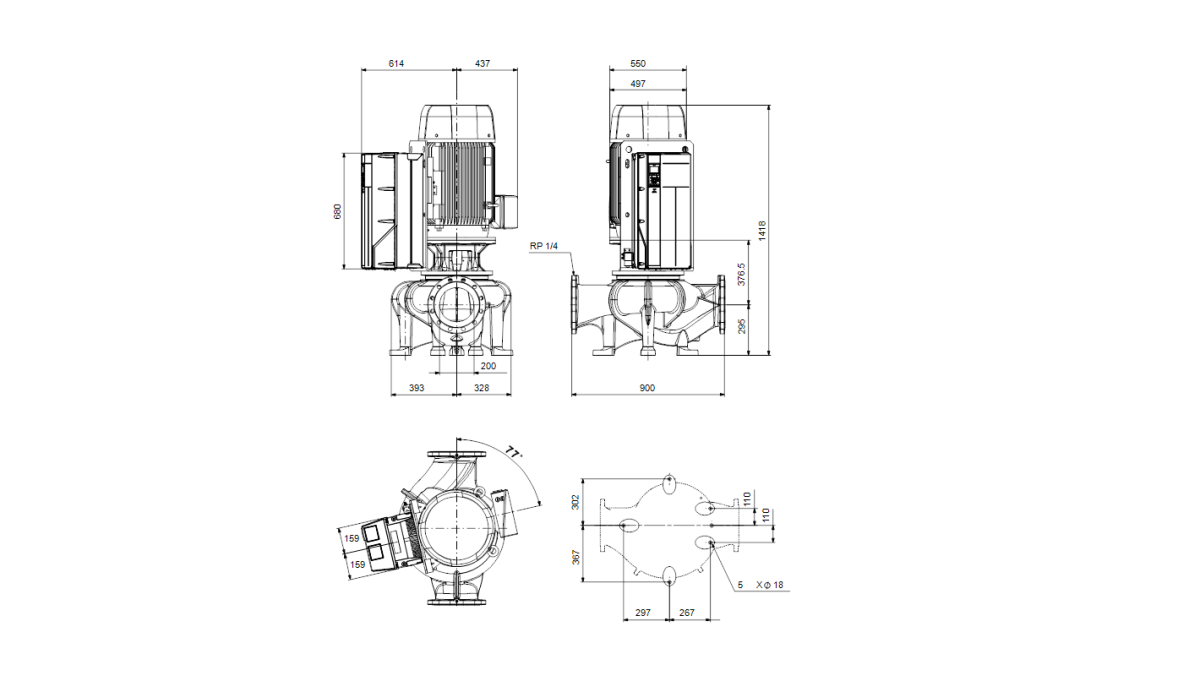

Монтажная длина
900 мм
Диаметр трубного присоединения
DN 200
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
55 кВт
Частота питающей сети
50 Hz
Пусковой ток
680 %
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
96/56 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.87
Номинальная скорость
1482 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
94.6 %
Эффективность двигателя при 3/4 нагрузки
95.1 %
Эффективность электродвигателя при 1/2 нагрузки
95 %
Энергоэффективность
IE3 94,6%
Другое
Вес(Нетто)
935 кг
Вес(Брутто)
1100 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
3.55 м³
Config. file no
99465340
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Встроен.
Тип преобразователя частоты
CUE 3X380-500V IP55 RUG 55KW
VFD product number
99616826
Appr. for VFD
CE, CULUS, C-TICK
| Кривая | |
|---|---|
| 99474573 |
TPE 200-320/4 SC-A-F-A-BAQE-UW3 |
2 635 800 ₽ |
CB | 50 Hz | 4 | 55 кВт | 0 .. 120 °C |

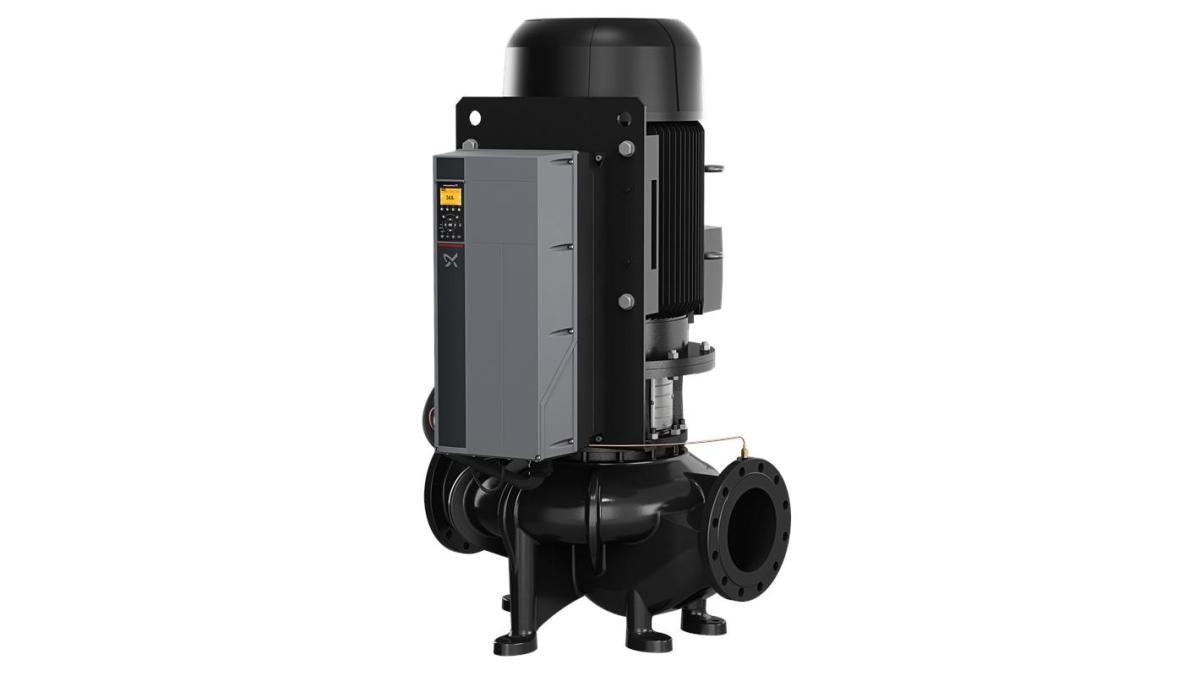

TPE 200-320/4 SC-A-F-A-BAQE-UW3
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя. Электродвигатель оснащён преобразователем частоты и ПИ регулятором. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, что позволяет подстраивать рабочие характеристики в соответствии с заданными требованиями. Насос оснащён датчиком перепада давления.
