Наименование продукта

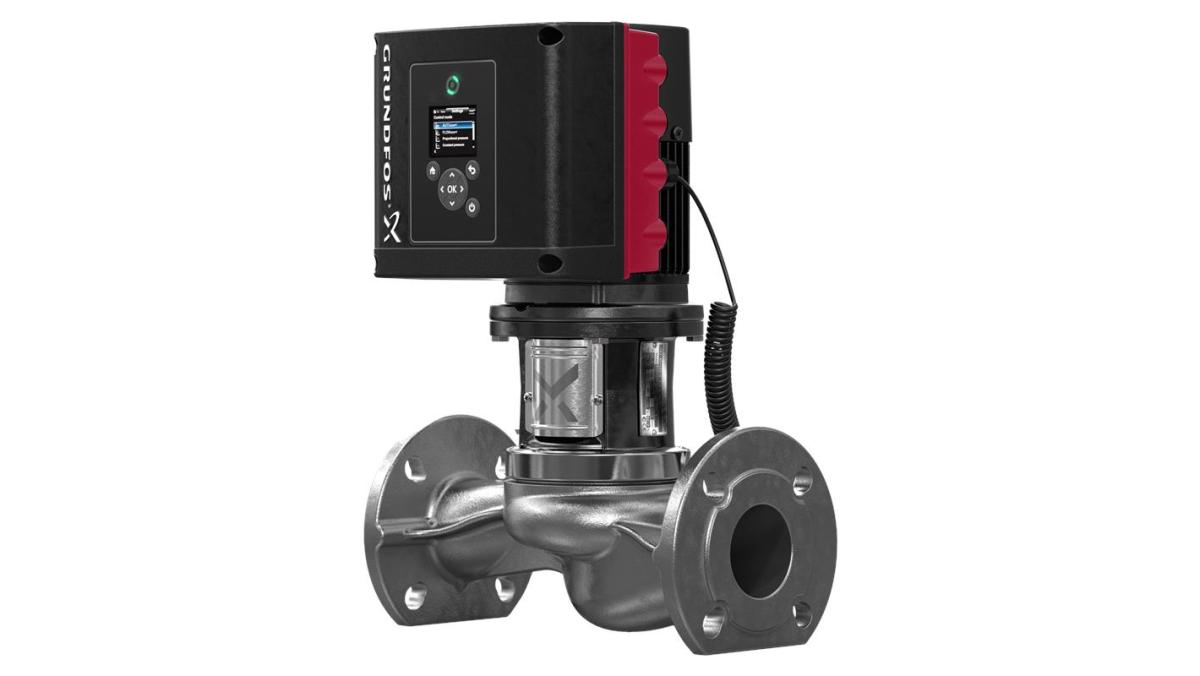

TPE3 50-200 S-A-F-I-BQBE-HYC
№ продукта
99223381
EAN код
5712608979200
Цена с НДС
от 580 520 ₽
Технические данные
Номинальный расход
29.2 м³/ч
Номинальный напор
15 м
PES+30% GF
Максимальный напор
200 дм
Текущий диаметр рабочего колеса
74 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQBE
Скорость насоса, при которой расчитаны его характеристики
4800 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM CF8
Материал корпуса насоcа
EN 1.4308
Рабочее колесо
Композит
Код материала
I
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
10 бар
Размер фланца электродвигателя
56C
Стандарт трубного присоединения
DIN
Допустимое давление
PN 6/10

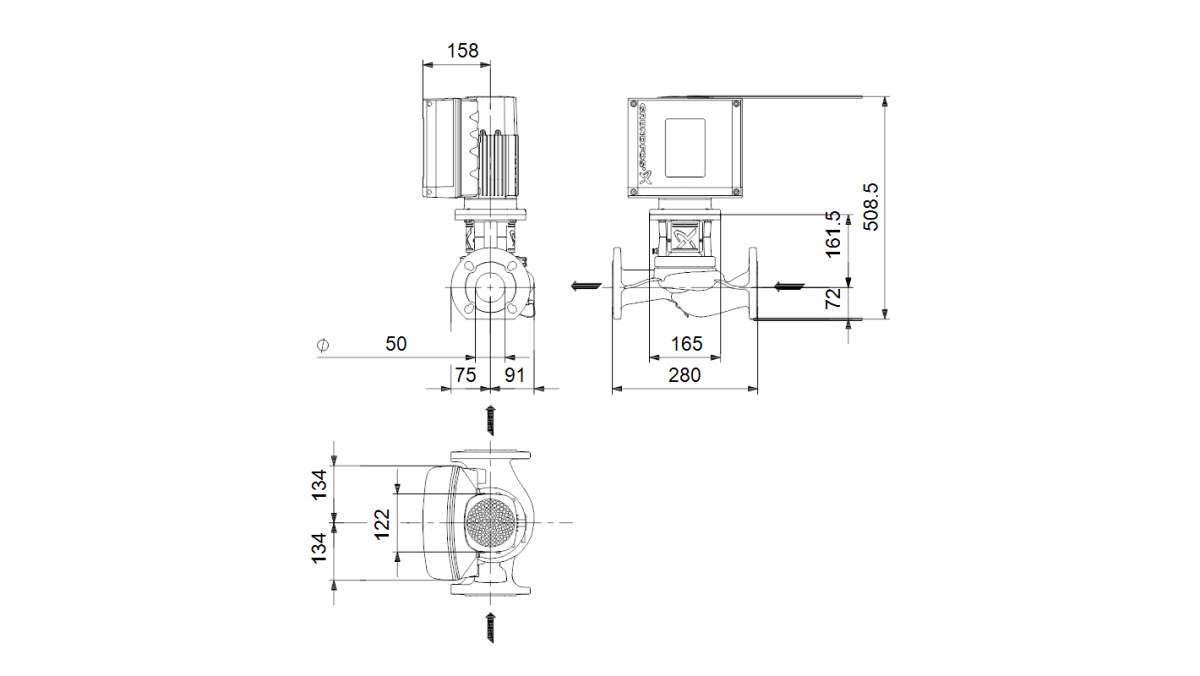

Монтажная длина
280 мм
Диаметр трубного присоединения
DN 50
Макс. давление при заданной темп-ре
10 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
1.5 кВт
Частота питающей сети
50 / 60 Hz
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-500 В
Класс изоляции (IEC 85)
F
Номинальный ток
3.05-2.50 A
Класс энергоэфф-ти
IE5
Тип электродвигателя
90SB
Cos фи - характеристика мощности
0.90-0.83
Номинальная скорость
480-5900 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
89.1 %
Другое
Вес(Нетто)
29.5 кг
Вес(Брутто)
36.7 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.104 м³
Config. file no
98484784
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Встроен.
Панель управления
HMI300 - Графический
Функциональный модуль
FM300 - Advanced (Расширенный)
| Кривая | |
|---|---|
| 99223381 |
TPE3 50-200 S-A-F-I-BQBE-HYC |
580 520 ₽ |
CB | 50 / 60 Hz | 1.5 кВт | 0 .. 120 °C |
TPE2 65-60 N-A-F-I-BQQE-DYB
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.
Наименование продукта
TPE3 50-200 S-A-F-I-BQBE-HYC
№ продукта
99223381
EAN код
5712608979200
Цена с НДС
от 580 520 ₽
Технические данные
Номинальный расход
29.2 м³/ч
Номинальный напор
15 м
PES+30% GF
Максимальный напор
200 дм
Текущий диаметр рабочего колеса
74 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQBE
Скорость насоса, при которой расчитаны его характеристики
4800 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM CF8
Материал корпуса насоcа
EN 1.4308
Рабочее колесо
Композит
Код материала
I
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
10 бар
Размер фланца электродвигателя
56C
Стандарт трубного присоединения
DIN
Допустимое давление
PN 6/10
Монтажная длина
280 мм
Диаметр трубного присоединения
DN 50
Макс. давление при заданной темп-ре
10 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
1.5 кВт
Частота питающей сети
50 / 60 Hz
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-500 В
Класс изоляции (IEC 85)
F
Номинальный ток
3.05-2.50 A
Класс энергоэфф-ти
IE5
Тип электродвигателя
90SB
Cos фи - характеристика мощности
0.90-0.83
Номинальная скорость
480-5900 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
89.1 %
Другое
Вес(Нетто)
29.5 кг
Вес(Брутто)
36.7 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.104 м³
Config. file no
98484784
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Встроен.
Панель управления
HMI300 - Графический
Функциональный модуль
FM300 - Advanced (Расширенный)
