Наименование продукта
TPE2 D 32-180 N-A-F-A-BQBE-EYC
№ продукта
99223351
EAN код
5712608978586
Цена с НДС
от 453 560 ₽
Технические данные
Номинальный расход
11.7 м³/ч
Номинальный напор
11.1 м
PES+30% GF
Максимальный напор
180 дм
Текущий диаметр рабочего колеса
62 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQBE
Скорость насоса, при которой расчитаны его характеристики
4700 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Композит
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
10 бар
Размер фланца электродвигателя
56C
Стандарт трубного присоединения
DIN
Допустимое давление
PN 6/10

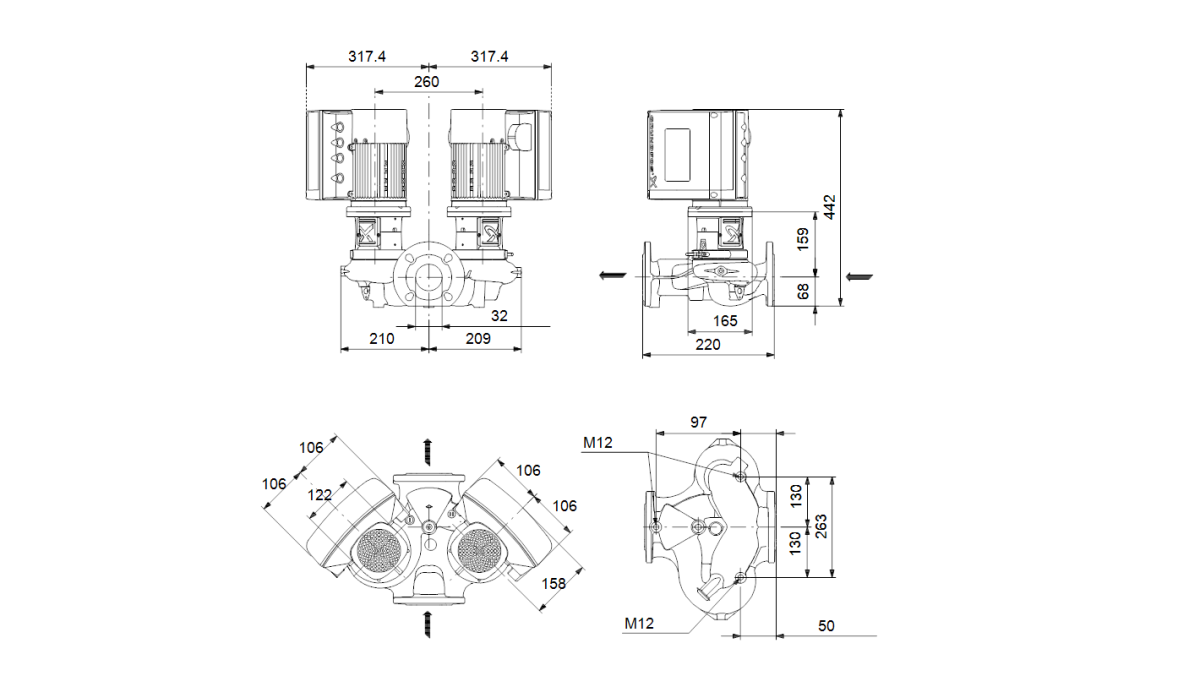

Монтажная длина
220 мм
Диаметр трубного присоединения
DN 32
Макс. давление при заданной темп-ре
10 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
0.55 кВт
Частота питающей сети
50 / 60 Hz
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
1 x 200-240 В
Класс изоляции (IEC 85)
F
Номинальный ток
3.60-3.00 A
Класс энергоэфф-ти
IE5
Тип электродвигателя
71A
Cos фи - характеристика мощности
0.96
Номинальная скорость
480-5900 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
84.9 %
Другое
Вес(Нетто)
45.7 кг
Вес(Брутто)
59 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.252 м³
Config. file no
98819166
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Встроен.
Панель управления
HMI200 - Стандарт
Функциональный модуль
FM300 - Advanced (Расширенный)
| Кривая | |
|---|---|
| 99223351 |
TPE2 D 32-180 N-A-F-A-BQBE-EYC |
453 560 ₽ |
CB | 50 / 60 Hz | 0.55 кВт | 0 .. 120 °C |

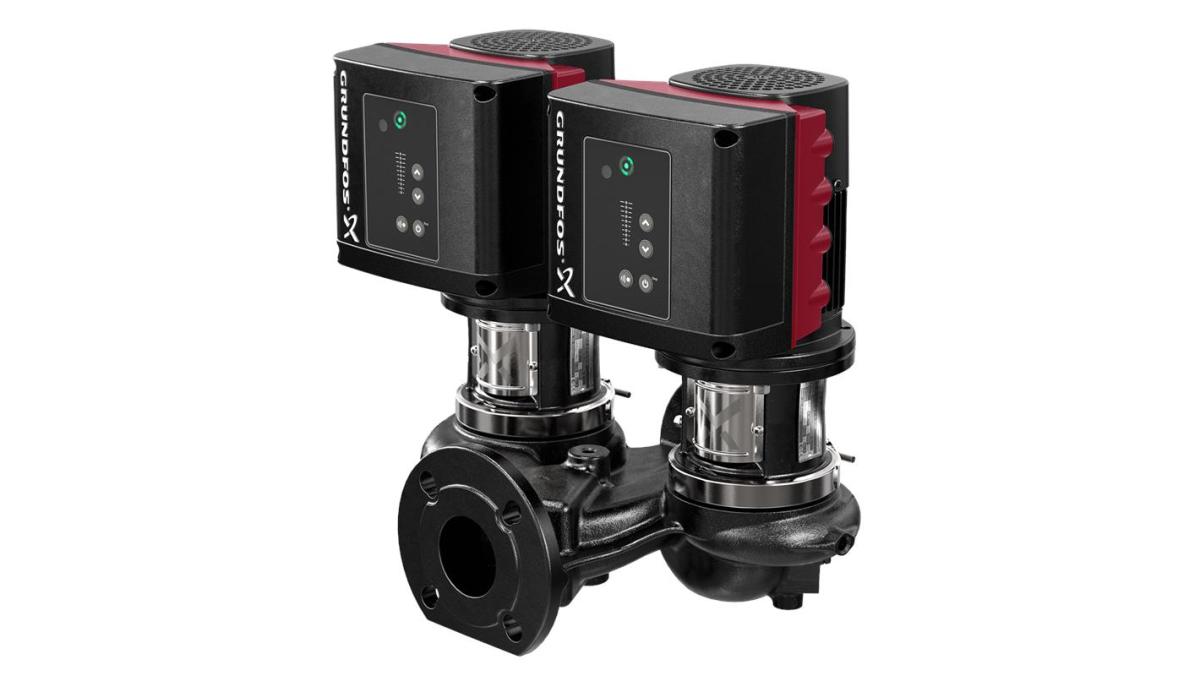

TPE2 D 32-180 N-A-F-A-BQBE-EYC
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Каждая насосная часть оснащена синхронным двигателем на постоянных магнитах с воздушным охлаждением одинакового размера. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.
