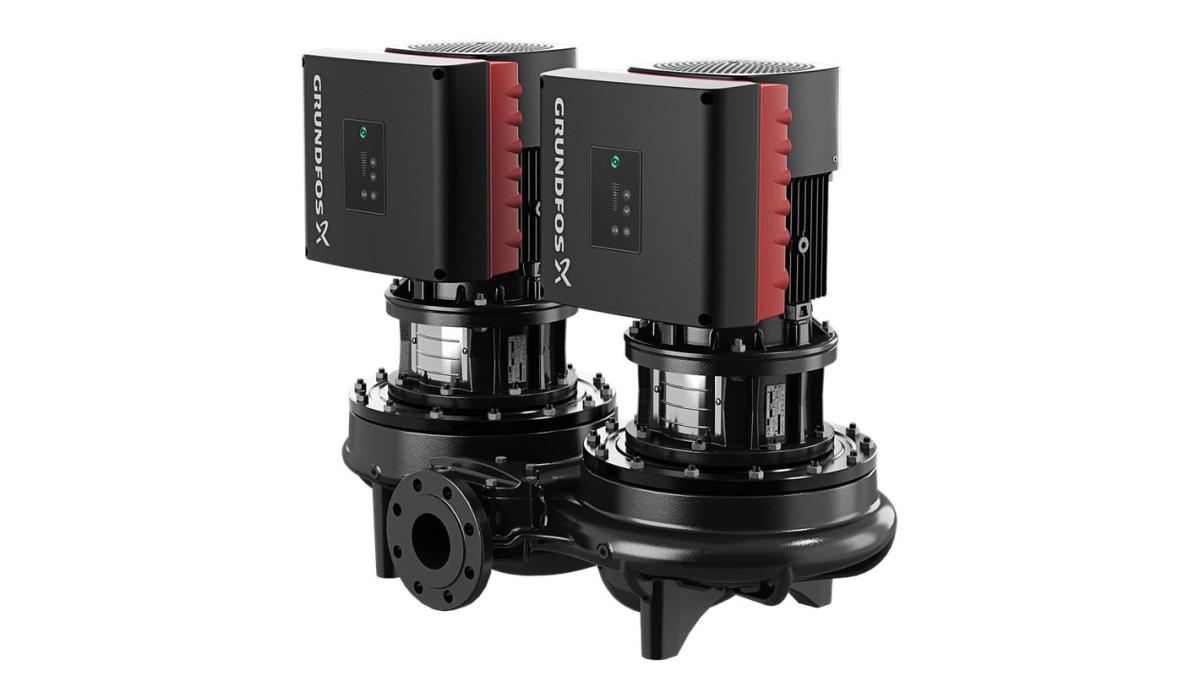

Наименование продукта
TPED 125-340/4 A-F-B-BQQE-QWA
№ продукта
92959206
EAN код
5715122177633
Технические данные
Номинальный расход
164 м³/ч
Номинальный напор
30.4 м
Максимальный напор
340 дм
Текущий диаметр рабочего колеса
312 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
1470 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Бронза
Рабочее колесо, EN/DIN
CuSn10-C
Код материала
B
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF300
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

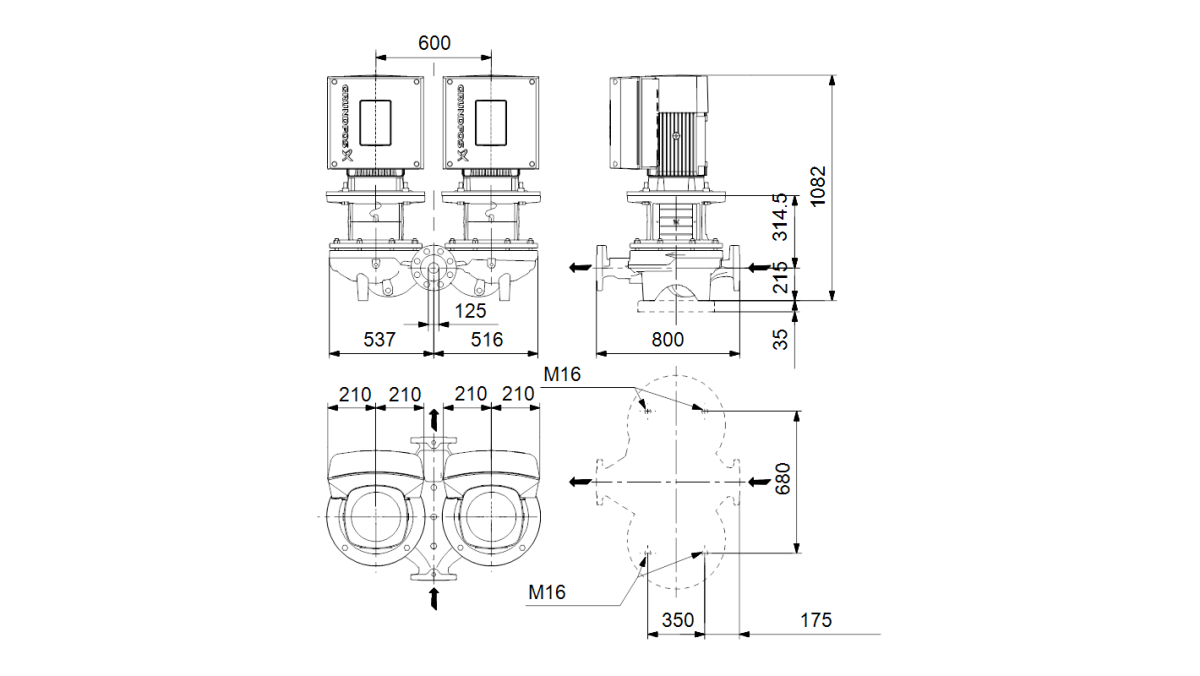

Монтажная длина
800 мм
Диаметр трубного присоединения
DN 125
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
22 кВт
Частота питающей сети
50 Hz
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-480 В
Класс изоляции (IEC 85)
F
Номинальный ток
39.2-31.5 A
Класс энергоэфф-ти
IE5
Тип электродвигателя
180LG
Cos фи - характеристика мощности
0.94
Номинальная скорость
180-2200 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
93.3 %
Другое
Вес(Нетто)
680 кг
Вес(Брутто)
743 кг
Объем поставки
1.87 м³
Config. file no
92948775
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Встроен.
Панель управления
HMI200 - Стандарт
Функциональный модуль
FM310 - Advanced
| Кривая | |
|---|---|
| 92959206 |
TPED 125-340/4 A-F-B-BQQE-QWA |
Цена по запросу |
50 Hz | 4 | 22 кВт | -25 .. 120 °C |
TPE2 65-60 N-A-F-I-BQQE-DYB
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.
