Наименование продукта
TPED 65-250/2 A-F-A-BAQE-KWB
№ продукта
99114536
EAN код
5712607030797
Цена с НДС
от 987 160 ₽
Технические данные
Номинальный расход
44.7 м³/ч
Номинальный напор
19.8 м
Максимальный напор
250 дм
Текущий диаметр рабочего колеса
138 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BAQE
Скорость насоса, при которой расчитаны его характеристики
2930 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF215
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

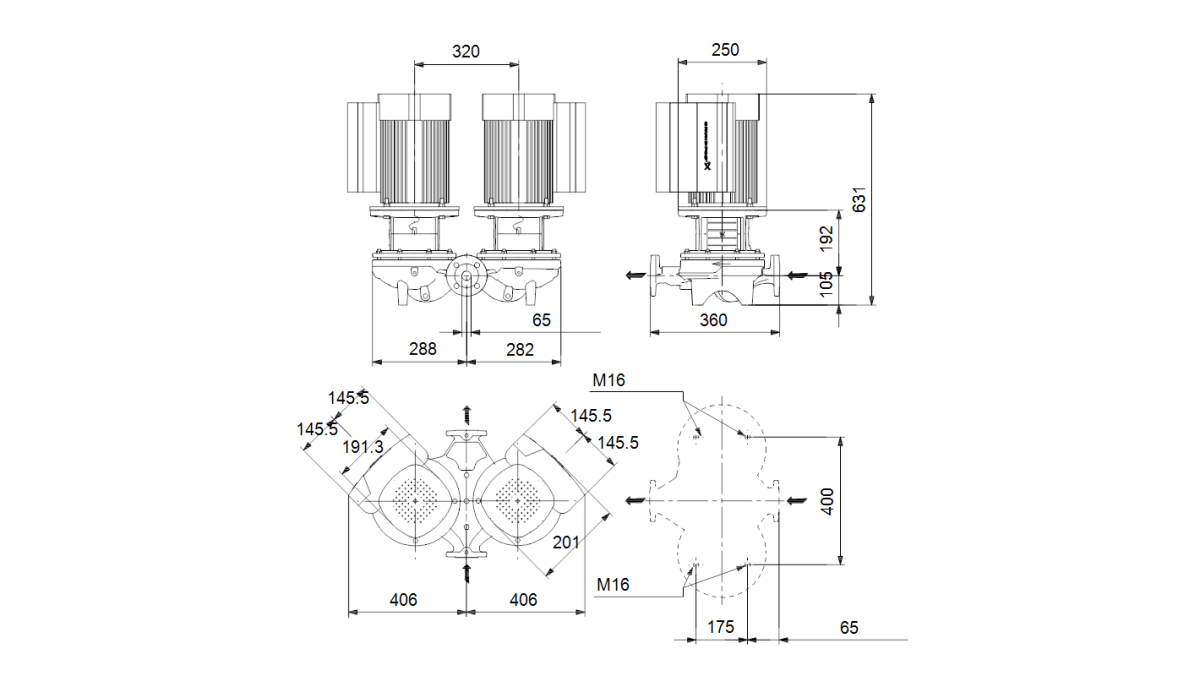

Монтажная длина
360 мм
Диаметр трубного присоединения
DN 65
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
4 кВт
Частота питающей сети
50 Hz
Количество полюсов
2
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-500 В
Класс изоляции (IEC 85)
F
Номинальный ток
7.60-6.20 A
Класс энергоэфф-ти
IE5
Тип электродвигателя
112MC
Cos фи - характеристика мощности
0.92-0.87
Номинальная скорость
360-4000 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
92.2 %
Другое
Вес(Нетто)
121 кг
Вес(Брутто)
146 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.683 м³
Config. file no
99100550
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Встроен.
Панель управления
HMI200 - Стандарт
Функциональный модуль
FM300 - Advanced (Расширенный)
| Кривая | |
|---|---|
| 99114536 |
TPED 65-250/2 A-F-A-BAQE-KWB |
987 160 ₽ |
CB | 50 Hz | 2 | 4 кВт | 0 .. 120 °C |

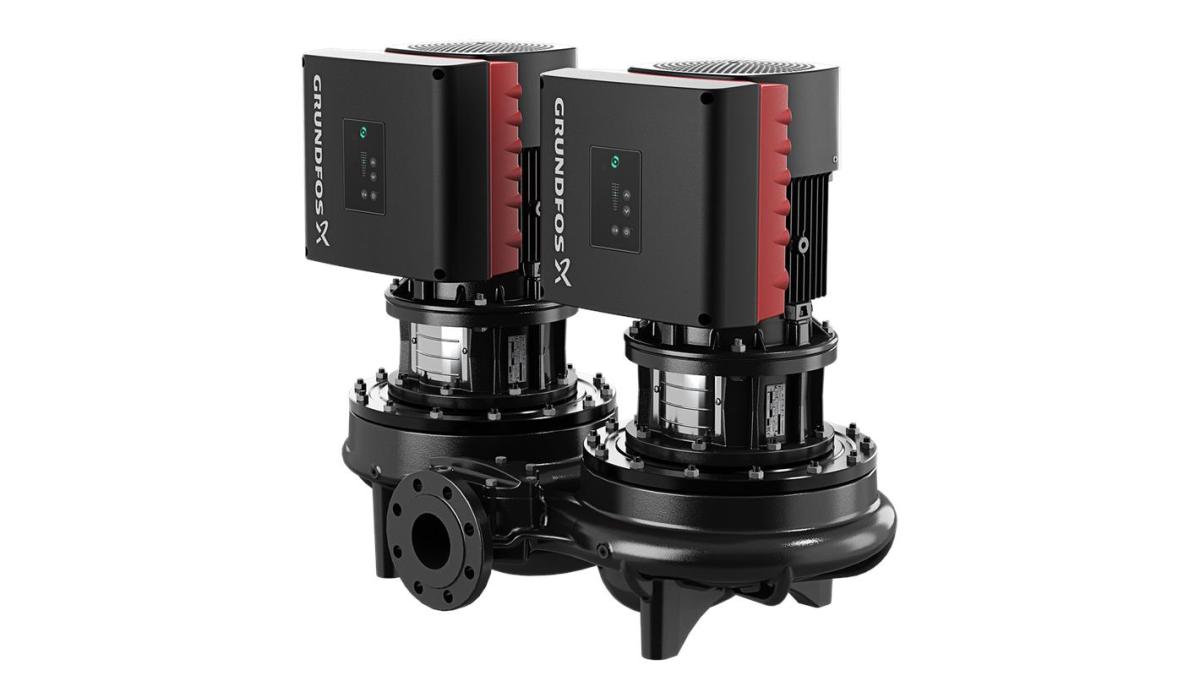

TPED 65-250/2 A-F-A-BAQE-KWB
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Каждая насосная часть оснащена синхронным двигателем на постоянных магнитах с воздушным охлаждением одинакового размера. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.
