Наименование продукта

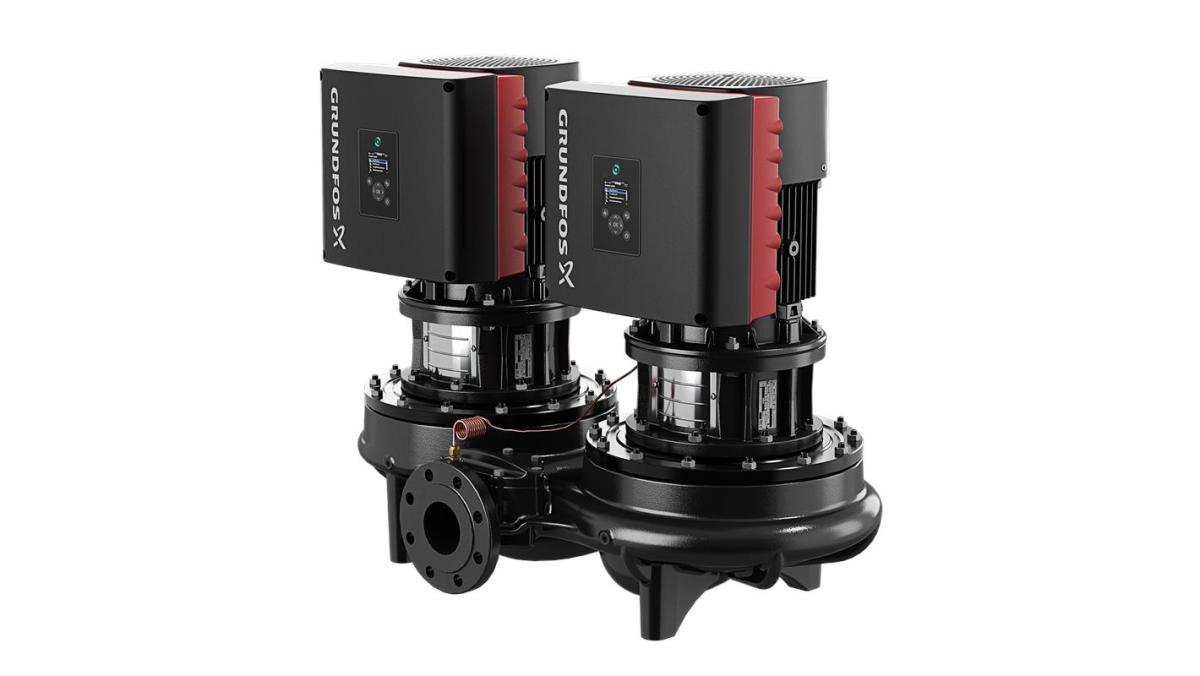

TPED 100-110/4 S-A-F-A-BAQE-JWA
№ продукта
99132786
EAN код
5712607354084
Цена с НДС
от 1 190 480 ₽
Технические данные
Номинальный расход
73.2 м³/ч
Номинальный напор
8.4 м
Максимальный напор
110 дм
Текущий диаметр рабочего колеса
177 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BAQE
Скорость насоса, при которой расчитаны его характеристики
1455 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF215
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

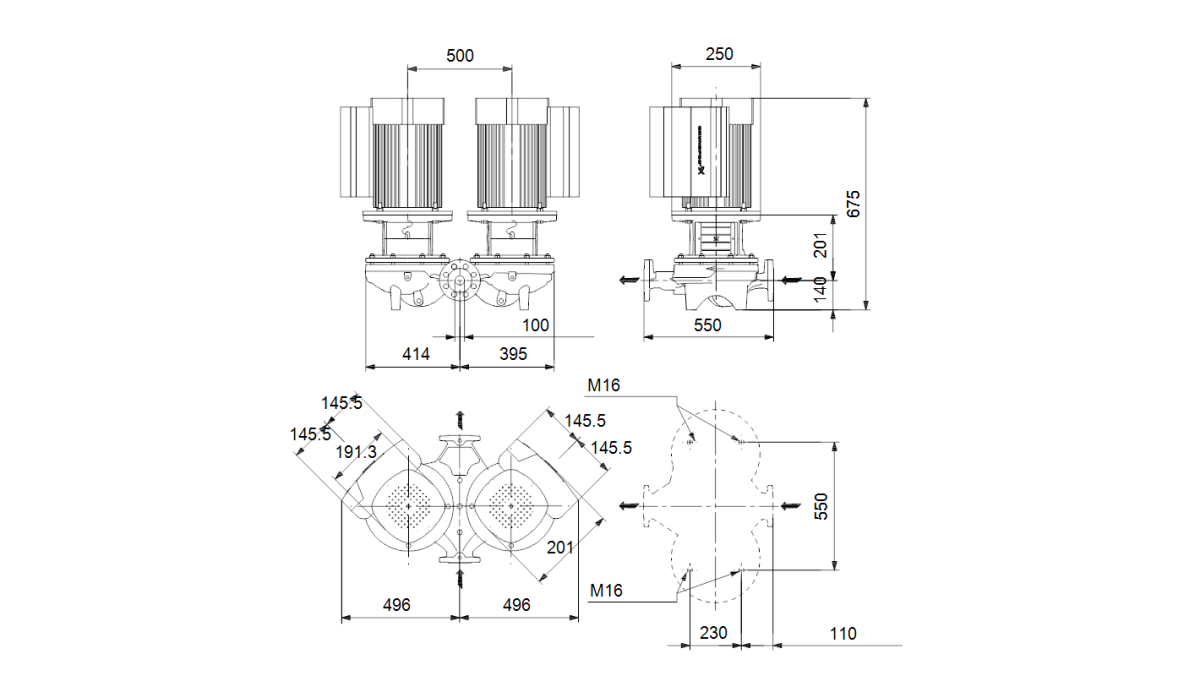

Монтажная длина
550 мм
Диаметр трубного присоединения
DN 100
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
3 кВт
Частота питающей сети
50 Hz
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-500 В
Класс изоляции (IEC 85)
F
Номинальный ток
5.80-4.60 A
Класс энергоэфф-ти
IE5
Тип электродвигателя
100LD
Cos фи - характеристика мощности
0.91-0.86
Номинальная скорость
180-2200 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
90.1 %
Другое
Вес(Нетто)
203 кг
Вес(Брутто)
243 кг
Объем поставки
1.14 м³
Config. file no
99139280
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Встроен.
Панель управления
HMI300 - улучшеный
Функциональный модуль
FM300 - Advanced (Расширенный)
| Кривая | |
|---|---|
| 99132786 |
TPED 100-110/4 S-A-F-A-BAQE-JWA |
1 190 480 ₽ |
CB | 50 Hz | 4 | 3 кВт | 0 .. 120 °C |
