Наименование продукта
DPK.20.150.190.5.1D
№ продукта
96884093
EAN код
5700312719793
Цена с НДС
от 997 280 ₽
Технические данные
Номинальный расход
28.4 л/с
Номинальный напор
34.9 м
ASTM A48 35B
Максимальный расход
42.4 л/с
Минимальный напор
2.5 м
Максимальный напор
47.5 м
Текущий диаметр рабочего колеса
210 мм
Рабочее колесо / Код кривой для насосов. Используется в меню
O
Тип рабочего колеса
Открытое рабочее колесо
Максимальный размер включений
20 мм
Макс. гидравлическое КПД
66 %
Допуски по рабочим хар-кам
NONE
Материалы
Корпус насоса
Чугун
Материал корпуса насоcа
EN 1561 EN-GJL-250
Рабочее колесо
Ductile cast iron
Рабочее колесо, EN/DIN
EN 1563 EN-GJS-450-10
Motor house
Чугун
Уплотнение вала
SIC
Secondary shaft seal
CERAMIC-CARBON
Монтаж
Диапазон температуры окружающей среды
0 .. 40 °C
Макс. рабочее давление
5.7 бар
Тип напорного соединения
Square
Размер напорного патрубка
DN 150
Pressure rating for outlet connection
PN 10
Maximum installation depth
25 м
Жидкость
Диапазон температур жидкости
0 .. 40 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Мин. pH
4
Данные электрооборудования
Частота питающей сети
50 Hz
Диапазон тока насоса
36 A
Количество полюсов
2
Степень защиты (IEC 34-5)
IP68
Номин.напряжение
3 x 380-415 В
Длина силового кабеля
10 м
Мощность P1
21.49 кВт
Rated power - P2
19 кВт
Допуст.откл-е напряж
+5/-5 %
Макс. число пусков в час
15
Расчетное значение тока от 3/4 нагрузки
28 A
Расчетное значение тока от 1/2 нагрузки
21 A
Максимальное потребление тока
36 A
Cos phi - коэф-нт мощности
0.884
Cos phi - коэф. мощности при 3/4 нагрузки
0.851
Cos phi - коэф. мощности при 1/2 нагрузки
0.772
Скорость вращения электродвигателя
2850 об/м
Efficiency at full load
88.4 %
Efficiency at 3/4 load
87.8 %
Efficiency at 1/2 load
85.9 %
Способ запуска
Y/D
Класс изоляции (IEC 85)
F
Взрывозащищенное исполнение
нет
Встроенная защита двигателя
PTO
Power cable type
PNCT
Cable description
7X10MM2+6X1.5MM2
Другое
Вес(Нетто)
190 кг
Вес(Брутто)
388 кг
Cтрана происхождения
KR
ТН ВЭД ЕАЭС Код
84137021
Объем поставки
0.768 м³
Система управления
Датчик воды в масле
N
Датчик уплотнения
Y
| Кривая | |
|---|---|
| 96884093 |
DPK.20.150.190.5.1D |
997 280 ₽ |
WC | 50 Hz | 2 | 0 .. 40 °C |

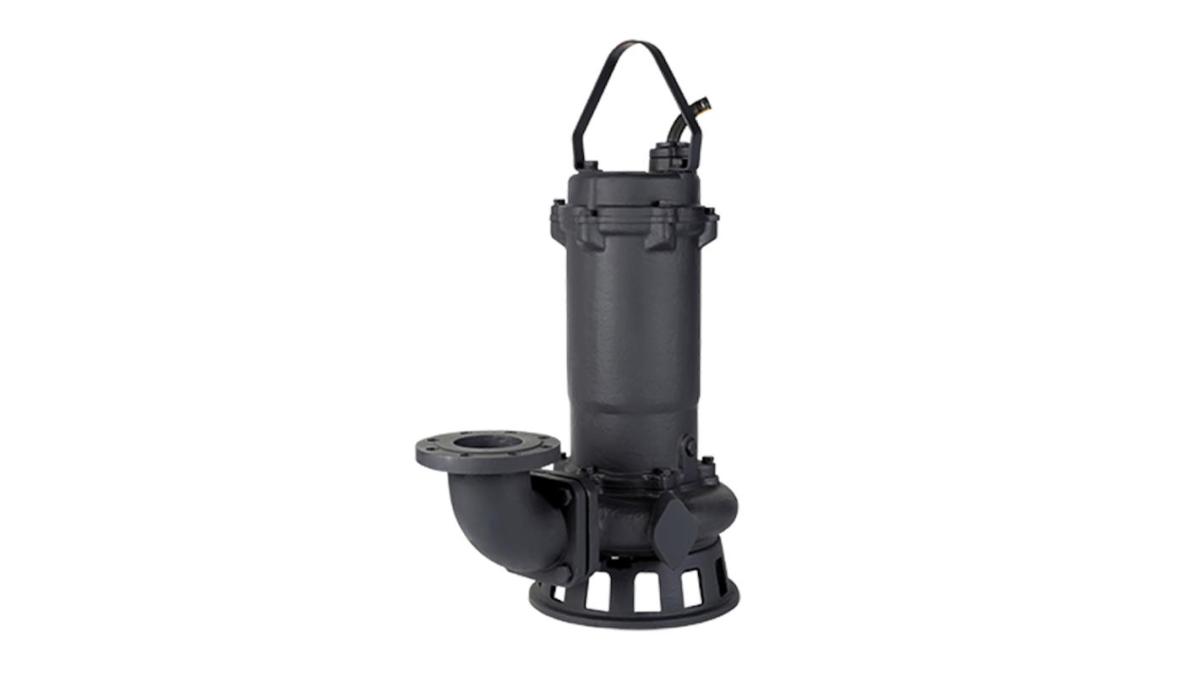

DPK.20.150.190.5.1D
Погружной дренажный насос
Насос Grundfos DPK представляет собой погружной насос для применения в дренажных системах.
Насос с закрытым рабочим колесом, рассчитанным на свободный проход 20 мм, подходит для отведения больших объемов грунтовых и поверхностных вод, сточных вод при высоком напоре.
Благодаря компактной конструкции насос подходит для использования как в переносных, так и стационарных установках.
Насос выполнен из чугуна, имеет вертикальный напорный канал и оснащен встроенным погружным трехфазным закрытым электродвигателем, имеющим класс изоляции F (155°C).
Насос имеет боковое напорное отверстие и двойное торцевое уплотнение вала.
Насос готов к подключению либо автономно, либо на автоматической трубной муфте.
Насос оснащен биметаллическим термодатчиком для защиты двигателя от перегрева и датчиком утечки для контроля проникновения жидкости в корпус двигателя.
Насос поставляется с кабелем длиной 10 м.
