Наименование продукта
S3.120.500.1600.8.72M.H.584.G.N.D.518
№ продукта
96856780
EAN код
5700312032182
Цена с НДС
от 11 425 940 ₽
Материалы
Корпус насоса
A48 30
Материал корпуса насоcа
EN 1563 EN-GJS-500-7
Рабочее колесо
Ковкий чугун
Рабочее колесо, EN/DIN
EN 1563 EN-GJS-500-7
Уплотнение вала
SIC
Secondary shaft seal
SIC-CARBON
Рабочее колесо, AISI/ASTM
A48 30
Motor
Cast iron
Монтаж
Диапазон температуры окружающей среды
0 .. 40 °C

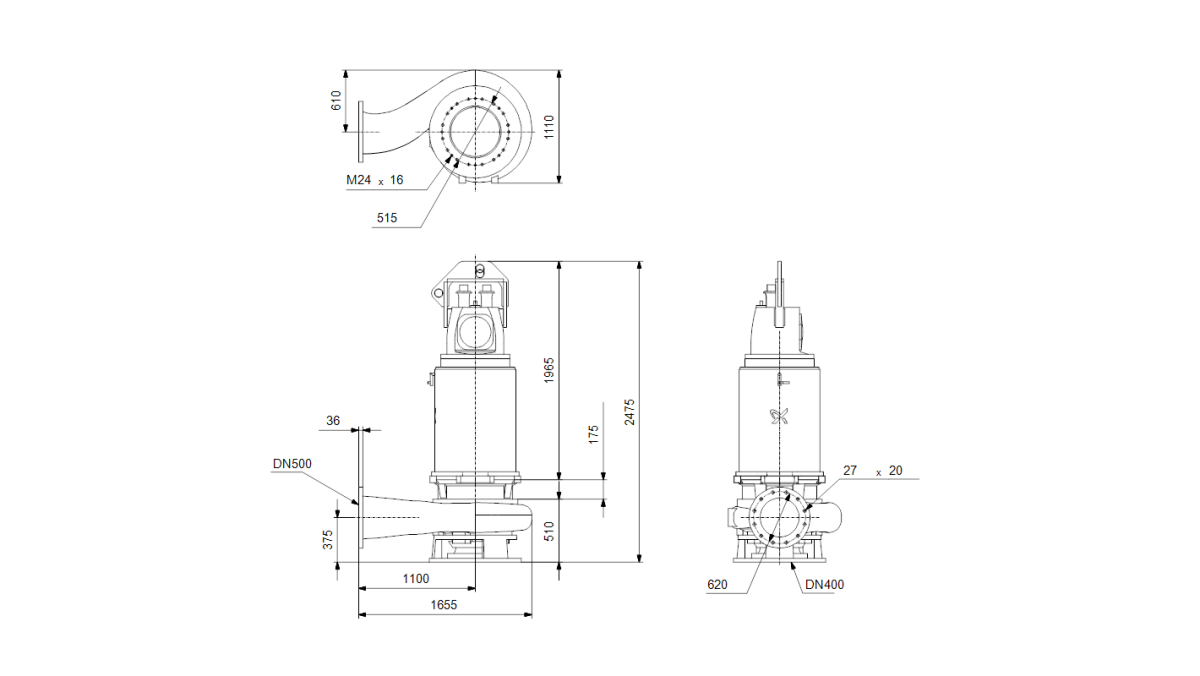

Размер всасывающего патрубка
DN 400
Размер напорного патрубка
DN 500
Maximum installation depth
20 м
Стандарт трубного присоединения
DIN
Допустимое давление
PN 10
Установка
Н
Установка сухая / погружная
D
Horizontal installation
96256031
Жидкость
Диапазон температур жидкости
0 .. 40 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Частота питающей сети
50 Hz
Пусковой ток
1710 A
Количество полюсов
8
Степень защиты (IEC 34-5)
IP68
Maximum current consumption
307 A
Длина силового кабеля
10 м
Номинальное напряжение
3 x 380-400/660-690 В
Диапазон тока
312-307-0/180-178-0 A
Мощность P1
172 кВт
Rated power - P2
160 кВт
Допуст.откл-е напряж
+10/-10 %
Макс. число пусков в час
15
Способ запуска
Y/D
Класс изоляции (IEC 85)
F
Взрывозащищенное исполнение
нет
Встроенная защита двигателя
KLIXON
Power cable type
H07RN-F AT
Cable description
2X4X95MM2+1X10X1,5MM2
Номинальная скорость
735 об/м
Frame size
72
Расчетное значение тока без нагрузки
134 A
Эффективность электродвигателя при полной нагрузке
93 %
Эффективность двигателя при 3/4 нагрузки
93 %
Эффективность электродвигателя при 1/2 нагрузки
93 %
Сопротивление обмотки
0.038 Ohm
Cos phi 1/1
0.81
Cos phi 1/2
0.66
Cos phi 3/4
0.76
Стандарт. Ex-защиты
N
Другое
Вес(Нетто)
2700 кг
Вес(Брутто)
2770 кг
Cтрана происхождения
CN
ТН ВЭД ЕАЭС Код
84137021
Технические данные
A48 30
Максимальный расход
695 л/с
Максимальный напор
28.2 м
Текущий диаметр рабочего колеса
584 мм
Тип рабочего колеса
3-CHANNEL
Максимальный размер включений
120 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Категория высоты напора
M
Охлаждающий кожух
Y

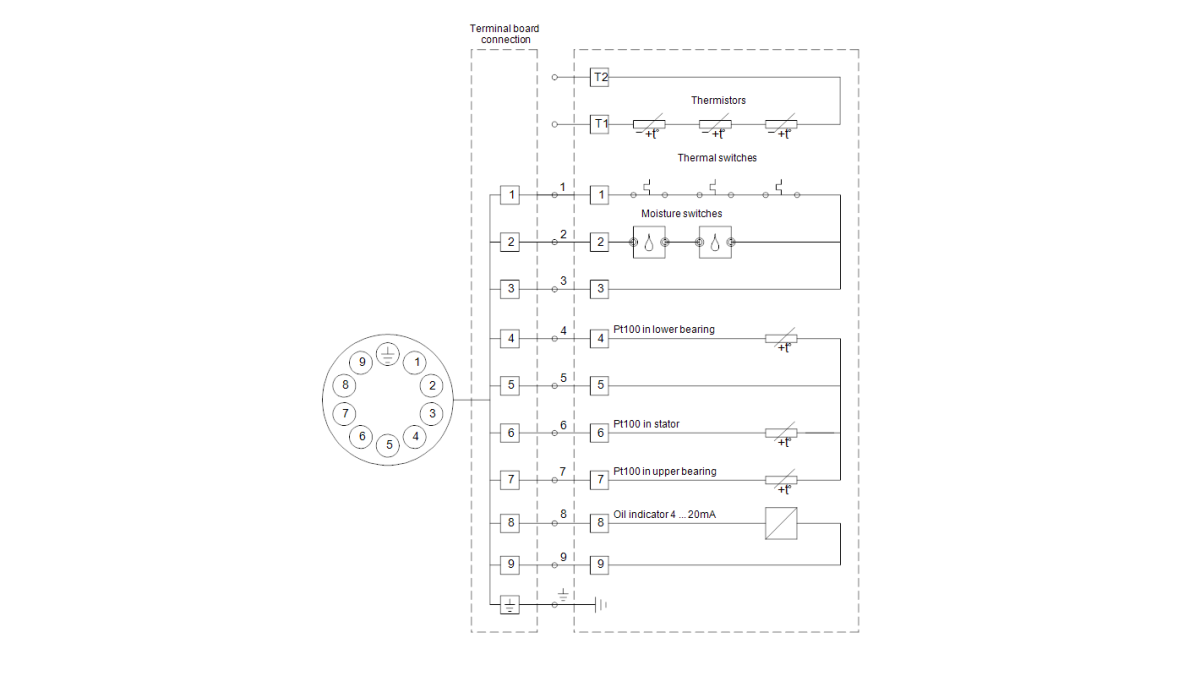

Система управления
Датчик воды в масле
Y
Реле влажности
Y
| Кривая | |
|---|---|
| 96856780 |
S3.120.500.1600.8.72M.H.584.G.N.D.518 |
11 425 940 ₽ |
WC | 50 Hz | 8 | 0 .. 40 °C |
S3.120.500.1600.8.72M.H.584.G.N.D.518

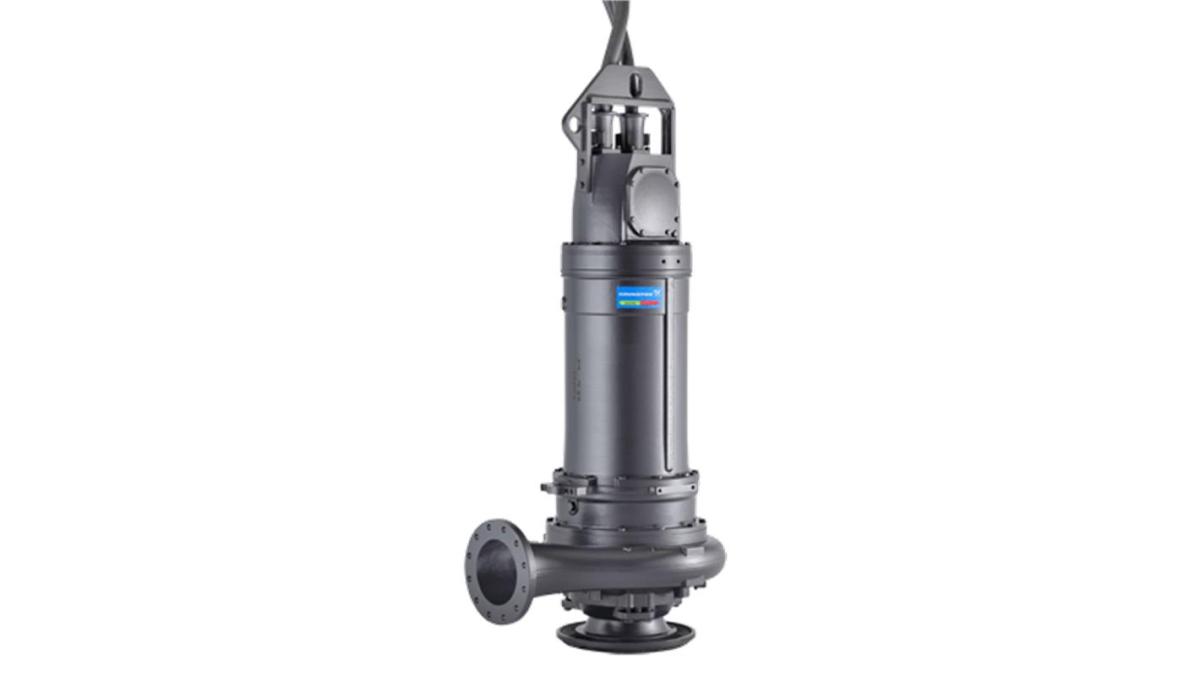

Насос предназначен для периодической и непрерывной эксплуатации. Охлаждающий кожух обеспечивает возможность работы насоса, установленного в погруженном или «сухом» положении, без охлаждения электродвигателя. Трехканальное рабочее колесо пропускает твердые частицы размером до 120 мм . Система регулирования зазора рабочего колеса SmartTrim позволяет обеспечивать максимальную производительность в течение срока службы насоса. Для облегчения транспортировки, а также монтажа на месте насос оснащен прочным подъемным кронштейном. При монтаже на автоматической трубной муфте система уплотнения Grundfos SmartSeal обеспечивает герметичное соединение. Соединения трубопроводов обеспечиваются с использованием фланца DIN .
